Bauformen

 Ringwellschlauch SFLX011 S00/S01

Typ: S00 aus 1.4404 AISI 316L
Typ: S01 zusätzlich zu Typ S00 eine einfache
Edelstahldrahtumflechtung
aus 1.4301 / AISI 304

Edelstahl-Wellschlauch Typ SMEZ – enge Wellung

Werkstoff:
Austenitische korrosionsbeständige Stähle (nach DIN EN ISO 10088-2)
Wellrohr: aus 1.4044 / AISI 321 oder 1.4571 / AISI 316 Ti
Umflechtung: aus 1.4301 / AISI 304

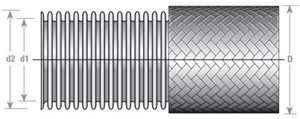

Ringwellschlauch S-ANNULAR

Mechanisch umgeformter Ringwellschlauch, einfachwandig, mit normaler Wellung;
mit einfacher oder doppelter Umflechtung
Werkstoff:
Metallschlauch: Edelstahl DIN 1.4404 (SUS 316L), andere Werkstoffe auf Anfrage
Umflechtung: Edelstahl DIN 1.4301 (SUS 304), andere Werkstoffe auf Anfrage

Edelstahl-Ringwellschlauch OMEGA BELLOWS & 2ply
Hydraulisch umgeformter Ringwellschlauch, einfachwandig oder doppelwandig, mit Omega-Wellung;
mit einfacher oder doppelter Umlechtung
Metallschlauch: Edelstahl DIN 1.4404 (SUS 316L); andere Werkstoffe auf Anfrage
Umlechtung: Edelstahl DIN 1.4301 (SUS 304), andere Werkstoffe auf Anfrage

Lebensmittelschlauch S-FOOD
Die Metallschlauchleitung FOOD wurde speziell
für die Getränke- und Lebensmittelindustrie
entwickelt. Ihre Reinigungsfähigkeit (CIP) bestätigte
sich in umfangreichen Tests und in der langjährigen
Praxis im Brauereieinsatz.

Ringwellschlauch SFLX1400
Ringwellschlauch aus Edelstahl mit mittlerer Wellung
einer Edelstahlumlechtung, einerseits konisch dichtende
Verschraubung mit Innengewinde, ISO 7-1, DIN 2999
andererseits Sechskantnippel
mit Außengewinde, ISO 7-1, DIN 2999
Werkstoff:
Wellschlauch aus 1.4404 / 1.4541
Umlechtung aus 1.4301
Endhülse aus 1.4571 / 1.4301
Anschlüsse Temperguss oder Edelstahl geschweißt

Ringwellschlauch SFLX1500
Ringwellschlauch aus Edelstahl mit
mittlerer Wellung,  einer Edelstahlumlechtung, beiderseits
Loslanschverbindung
zulässige Betriebstemperatur 300°C
Wellschlauch aus 1.4404 / 1.4541
Umlechtung aus 1.4301
Endhülse aus 1.4571 / 1.4301
Bördel aus 1.4541
Loslansch aus St 37-2  (S235JRG2) -feuerverzinkt-
Zulassungen:
CE-Kennzeichnung
ab DN 32
nach DGRL 97/23/EG-Kat.I, Modul A
Metallschlauchleitung mit DIN-DVGW-Prüfzeichen für Gas

Ringwellschlauch SFLX1600

Ringwellschlauch aus Edelstahl mit
mittlerer Wellung, einer Edelstahlumflechtung,
beiderseits Präzisionsstahlrohr, nahtlos, DIN EN
10305-1, 1.4571 DIN EN 10216-5 TC1,
zulässige Betriebstemperatur
500°C

Anwendungsbereich:
- Gasanwendungen
- Heizung,- Lüftung,- Klima
- Maschinenbau
- Rohrleitungsbau

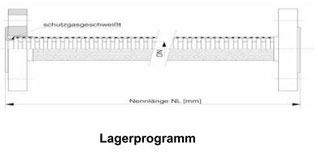

Ringwellschlauch SFLX1700
Lagerprogramm mit MAPRESS-Anschluss
Ringwellschlauch aus Edelstahl mit mittlerer Wellung,
einer Edelstahlumlechtung,
Beiderseits schutzgasgeschweisst,
Mapress-Pressfitting aus Edelstahl
Werkstoff:
Wellschlauch aus 1.4404
Umlechtung aus 1.4301
Pressfitting aus 1.4401
mit Dichtungen
FKM (blau) Solar, Mineralöle
FPM (rot) Sprinkler, Löschwasser
CIIR (schwarz) Trinkwasser, Heizungswasser,
Sprinkler (nass), Löschwasser (nass), Grau- und
Schwarzwasser mit pH-Wert > 6,0
HNBR (gelb) Erdgas, Flüssiggas PN 5 / PN1

Schwingungsdämpfer SFLX1100 / SFLX1200

Werkstoff: Schlauch, einwandig, 1.4404
Umflechtung 1.4301, Endhülsen 1.4571
+GF+ 331 Verschraubung, flach dichtend, ISO/EN U2
Gewinde nach EN 10226-1 aus Temperguss, schwarz
Alternativ:
Verschraubung, flach dichtend, ISO/EN U2
Gewinde nach EN 10226-1 aus 1.4408 Edelstahl
Anwendungsbereiche:
SFLX 1200: kürzere Ausführung
eher bei hochfrequenten Schwingungen einzusetzen
Bei grösseren Schwingungen niedriger Frequenz SFLX 1100: längere Ausführung

Schwingungsdämpfer SFLX2000 / SFLX2100

Schlauch DN40 – DN100 1.4404, ab DN125 1.4571
Umflechtung 1.4301
Hülsen 1.4571
Bördel 1.4541 und Losflansche nach DIN EN 1092-1 Typ 04,

PN 16 aus Stahl P250GH
Anwendungsbereiche:
TF 2000: kürzere Ausführung, eher bei hochfrequenten Schwingungen einzusetzen
TF 2100: längere Ausführung, bei grösseren Schwingungen niedriger Frequenz

Spiralwellschlauch CHEM

Einfachwandiger, spiralgewellter Metallschlauch aus technisch reinem Nickel, mechanisch verformt, mit einfacher oder doppelter Umflechtung,
mit Aussenschutzschlauch
Werkstoff:
Metallschlauch: 99.5% Ni (LC-Nickel, DIN 2.4068)
Anschlussteile: 99.5% Ni (LC-Nickel, DIN 2.4068)
Umflechtung: Edelstahl DIN 1.4301 (SUS304)
Aussenschutz: Edelstahl DIN 1.4301 (SUS304)
Grössen: DN16, DN40
Druckbereich: PN16, PN10
Temperaturbereich: Bis TS=550°C beständig gegen Chlor und Chlorwasserstoff
Anwendung / Einsatz:
Für den sicheren Transfer von hoch korrosiven Medien in Prozessen der Chemischen und Petro- chemischen Industrie
und in der Nahrungsmittelindustrie.
